Konštrukčné pojmy

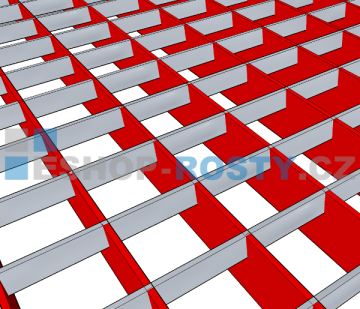

Nosný opasokPásy (pozdĺžne) - prenášajúce zaťaženie roštov a musia byť vždy na svojich koncoch uložené na stabilnej konštrukcii. Je definovaný dvoma rozmermi - výška pásky / šírka pásky (napr. 30/3) |
Rozperný prút/opasokPriečne rozperné prúty alebo pásy - spájajú nosné pásy a preberajú časť spojitého zaťaženia roštu. Pásy sú použité v prípade lisovaných roštov a roštov pre veľké zaťaženie, prúty v prípade zváraných roštov. Prúty sú krútené a čiastočne tak plnia funkciu proti pošmyknutiu. |
Protišmykové prevedenieÚprava hornej časti nosných pásikov "vrúbkovaním". Týmto sa zníži nebezpečenstvo pošmyknutia po povrchu roštu.  |
Nosný rozmer(veľmi dôležitý pojem pri roštoch) Spravidla sa uvádza ako prvý z dvoch rozmerov. Ide o smer nosných pásikov na roštoch. V tomto smere rošt prenáša zaťaženie na konštrukciu a volí sa tak, aby nosný rozmer bol kolmo k smeru chôdze. Rošt sa v tomto rozmere pokladá medzi nosníky na konštrukciu. |
Nenosný rozmer(veľmi dôležitý pojem pri roštoch) Uvádza sa ako druhý z rozmerov. Udržuje stabilnú vzdialenosť medzi nosnými pásikmi a čiastočne tiež prenášajú malé zaťaženie. Pri špecifikácii roštu pozor na definíciu nosného a rozperného pásika/prútu. Pri zámene rozmerov značne ovplyvníte nosnosť roštu. |
Uloženie roštuDŮLEŽITÉ!! Každá strana roštu v nosné délce musí být položena na konstrukci o té samé délce, jaká je výška nosného pásku, minimálně však 30mm! |
Rozteč okaRozstup oka (pracovné rozmery) - osová vzdialenosť medzi nosnými pásmi a medzi rozpernými prútmi (pásy). Je definovaná dvoma rozmermi - vzdialenosť osí medzi nosnými pásmi / vzdialenosť osí medzi rozpernými pásmi (prúty), napr. 34/38.
|
Veľkosť okaSvetlá vzdialenosť medzi susednými nosnými pásmi a medzi susednými rozpernými prútmi (pásy). Je to teda vzdialenosť od pásu k pásu. Je definovaná dvoma rozmermi - vzdialenosť medzi nosnými pásmi / vzdialenosť medzi rozpernými pásmi (prúty). |
VýrezJe tvarová úprava roštu zo základného štvorcového alebo obdĺžnikového tvaru na tvar iný. |
LemovanieProcedúra, kedy sa okolo roštu, po orezaní na požadovaný tvar, zvarom pripevní pásik s rozmermi nosného pásika. Toto je zahrnuté v cene roštu. |
Prečnievajúci lemLemovací pásik je zvolený o väčšej výške, horná hrana lemovacieho pásika je súbežná s hornou hranou roštu. |
Okopový plechOsadzuje sa miesto lemovacieho pásika v miestach, kde hrozí pád predmetov z roštu alebo kde hrozí pošmyknutie. Odporúča sa voliť minimálna výška 100 mm nad hornú hranu roštu. |
Schodiskový stupeňUpravený rošt pre schodisko. Z bokov roštu sú bočnice (viď. nižšie) uľahčujúce montáž ku konštrukcii. Prednú hranu roštu chráni pred mechanickým namáhaním¦nášľapná hrana, ktorá bráni poškodeniu prednej strany roštu a zároveň slúži ako hrana proti pošmyknutiu. |
BočniceFormátový plech spravidla používaný pri schodiskových stupňoch. Pomocou bočnice sa schodiskový stupeň pripevňuje k nosnej konštrukcii. |

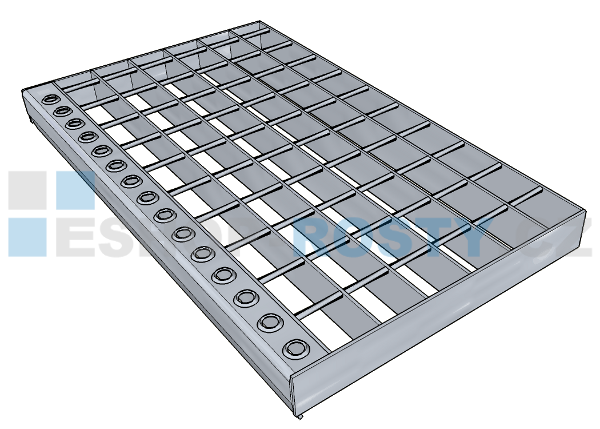

Nášľapná hranaPrirába sa na hranu schodiskových stupňov a na nástupnú hranu roštov v miestach, kde sa nastupuje na plošinu. Jej funkciou je chrániť hranu roštu pred mechanickým poškodením v miestach nástupu. |
Nadväznosť štandardPri štandardnom napojení zváraného roštu, ktorého nenosná šírka je väčšia ako 1000 mm, môžu, ale nemusia nadväzovať pri napájanej časti prúty a pásky dodržať rozstup. Pri projektoch, kde na tomto napojení nezáleží, sa môžu ušetriť finančné prostriedky. |
Nadväznosť 1 - prútyNáväznosť typ 1 dodržuje napojenie rozperných prútov tak, aby pôsobili celistvo. |
Nadväznosť 2 – prúty aj páskyNáväznosť typ 2 dodržuje napojenie rozperných prútov aj rozstup nosných pásikov tak, aby pôsobili celistvo. |
